Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Come riciclare un LCD di un Notebook

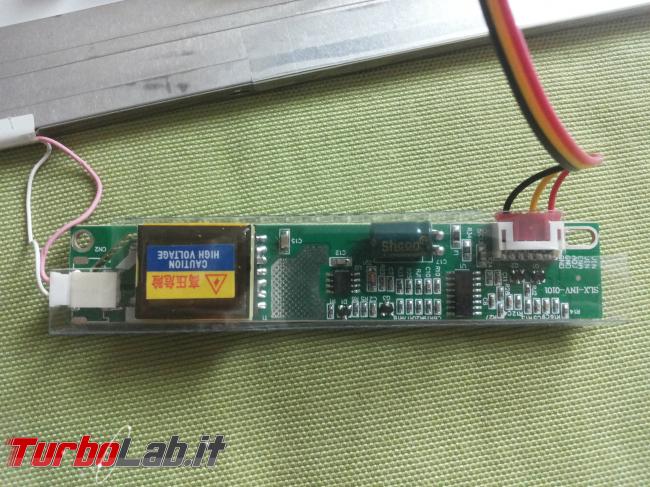

Immagine

Recentemente in una mia discussione aperta qualche settimana fa, avevo chiesto se fosse possibile poter riutilizzare la matrice LCD di un vecchio portatile ormai defunto. La raccolta e l'analisi delle opinioni di molte persone, mi hanno indotto in ricerche che hanno consentito poi di raggiungere il risultato sperato. [continua..]

Inserite di seguito i vostri commenti.

System
System
Bot ufficiale TurboLab.it
Bot
Messaggi:
Iscritto il: sab dic 31, 2016 6:19 pm
Contatta: Contatta

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da System » sab nov 29, 2014 9:30 am


Avatar utente
hammer
Livello: microSD (7/15)
Livello: microSD (7/15)
Messaggi: 365
Iscritto il: sab apr 05, 2014 4:37 pm
Contatta:

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da hammer »

:clap :grazie
Articolo molto interessante, difficilmente lo metterò in pratica ma è sempre bello scoprire cose nuove. Solo una domanda: ma tra alimentatore, pannello e controller vari (credo che il tutto viaggi intorno ai 60 €) non costava meno (o uguale) comprare un lcd? Ormai ci sono di tutti i prezzi. (certo recuperarne uno dà più soddisfazione)
http://www.lowcuras.com

Avatar utente
Al3x
Amministratore
Amministratore
Messaggi: 3992
Iscritto il: mer mag 01, 2013 12:59 pm
Località: http://127.0.0.1

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da Al3x »

non vorrei sbagliarmi ma la spesa per controller ed accessori non supera i 30 euro

leggi qui
viewtopic.php?f=20&t=2791
I :amore Sasha

Avatar utente
hammer
Livello: microSD (7/15)
Livello: microSD (7/15)
Messaggi: 365
Iscritto il: sab apr 05, 2014 4:37 pm
Contatta:

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da hammer »

Si ok ma l'alimentatore? Non sono esperto ma 15 € costerà? Siamo a 45 a cui aggiungere il supporto (in questo caso una lastra di alluminio). Senza contare che magari prima o poi il tutto ti abbandona (senza contare il rischio di comprare il controller sbagliato)... con qualche soldo in più hai il prodotto già pronto e in garanzia 2 anni. Cmq iniziativa lodevole. :clap
http://www.lowcuras.com

Avatar utente
diego166
Livello: Disco fisso (9/15)
Livello: Disco fisso (9/15)
Messaggi: 684
Iscritto il: mar giu 18, 2013 12:38 am
Località: Milano

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Si ok ma l'alimentatore? Non sono esperto ma 15 € costerà? Siamo a 45 a cui aggiungere il supporto (in questo caso una lastra di alluminio). Senza contare che magari prima o poi il tutto ti abbandona (senza contare il rischio di comprare il controller sbagliato)... con qualche soldo in più hai il prodotto già pronto e in garanzia 2 anni. Cmq iniziativa lodevole. :clap
Ottima puntualizzazione, beh riguardo l alimentazione del controller LCD in molti casi trovi tutto a corredo nel Kit compreso l'alimentatore per accendere il sistema(matrice LCD inclusa) di cui i valori sono +12 VCC e (1.5- 4) Ampere.

Nel mio caso ho recuperato un normalissimo alimentatore che ha come uscita 12V a 3A, il connettore è uno standard tra quelli venduti a corredo degli alimentatori universali

Un'altra valida alternativa sarebbe anche quella di ricavare "artigianalmente" un +12V dal molex dell alimentatore (sempre che sia almeno intorno ai 450 - 500W) del pc fisso e adattare il cavo di corrente al controller, ma questa è un altra storia..

La piastra di alluminio l ho recuperata dalla "rumenta" destinata a fare il volo in discarica, una leggera levigata e riverniciata con lo spray ed è tornata utile.

Sul fatto del rischio riguardo ad un eventuale fallimento nel completare tutto il lavoro, beh ogni cosa ha il suo rischio. Di certo chi come me, ha o avrà la necessità di recuperare una matrice ancora valida, penso che questo sia un modo per preservarla e poterla riutilizzare.
Il controller sbagliato, come detto nella mia discussione aperta tempo fà, Al3x mi ha suggerito di guardare il modello riportato sul retro della matrice, chiaro che lo devi aprire e vedere cosa riporta la dicitura.. certo che se si trattasse di una matrice decisamente più grande li andrei molto cauto e di consulto... :fiu
Diego.166

Avatar utente
hashcat
Livello: Storage Area Network (12/15)
Livello: Storage Area Network (12/15)
Messaggi: 1946
Iscritto il: gio mag 02, 2013 4:13 pm

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da hashcat »

Complimenti per l'articolo: originale ed interessante.

:clap
“The quieter you become, the more you can hear”

Avatar utente
Sylvius
Livello: Scheda perforata (1/15)
Livello: Scheda perforata (1/15)
Messaggi: 12
Iscritto il: gio mag 08, 2014 2:39 pm
Località: Sanremo

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da Sylvius »

Complimenti per l'articolo! :grazie
Così, essendo stato indotto a resuscitare un LCD di un defutno HP-Pavilion dv6000, ho consultato "e-qstore" dove si raccomandano di consultarli in caso di dubbi.
Però non ho trovato il link per scrivergli. Potreste indicarmelo? Oppure potrò consultarvi?
Grato per la risposta, invio cordialità.
<email_privata_rimossa> :cool:

Edit by Andy94: non è il caso di pubblicare in un forum pubblico le mail private. Per qualsiasi evenienza si possono usare le discussioni nel forum, oppure in caso di contatto personale i messaggi privati. :grazie

Avatar utente
diego166
Livello: Disco fisso (9/15)
Livello: Disco fisso (9/15)
Messaggi: 684
Iscritto il: mar giu 18, 2013 12:38 am
Località: Milano

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Ok Sylvius.. veniamo al tuo problema. Cosa ti blocca nel trovare il giusto controller?
Diego.166

Avatar utente
Al3x
Amministratore
Amministratore
Messaggi: 3992
Iscritto il: mer mag 01, 2013 12:59 pm
Località: http://127.0.0.1

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da Al3x »

Personalmente vedo l'utilità di un display da recuperare nel fatto che posso adattarlo, a differenza di un monitor già pronto, in una cornice di mia scelta, magari di legno o intergata in un pannello a parete. Insomma realizzare qualcosa di originale come, per esempio, metterlo in orizzontale incassandolo in un tavolino. E per esagerare, applicarci una pellicola sensibile al tatto ottenendo un oggetto del tutto originale.
hammer ha scritto:con qualche soldo in più hai il prodotto già pronto e in garanzia 2 anni
Se l'intenzione dei più non è dissimile dalla mia, allora il discorso garanzia viene a cadere poiché ciò richiederebbe il disassemblaggio del monitor nuovo.

Insomma è una questione molto personale e legata alle finalità di chi vuole imbarcarsi in questa avventura.
I :amore Sasha

Avatar utente
diego166
Livello: Disco fisso (9/15)
Livello: Disco fisso (9/15)
Messaggi: 684
Iscritto il: mar giu 18, 2013 12:38 am
Località: Milano

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Nel mio caso, con poco più di 30 euro ho reso di nuovo funzionante una matrice che, senza quel kit, non avrei mai più potuto riutilizzare.. il fissaggio poteva essere effettuato anche tramite parete, nessuno ve lo impedisce, ci vuole una "bacheca" o supporto verticale per sorreggere il monitor, dove poi, a sua volta viene tutto collegato all alimentatore e cavo vga. Insomma una persona, se le può proprio inventare tutte in campo di assemblaggio.. ma dovreste capire cosa e se causa un impedimento o anomalía nel funzionamento a schermo adattato..
Diego.166

Avatar utente
Sylvius
Livello: Scheda perforata (1/15)
Livello: Scheda perforata (1/15)
Messaggi: 12
Iscritto il: gio mag 08, 2014 2:39 pm
Località: Sanremo

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da Sylvius »

Vorrei non sbagliare nell'ordinare il KIT giusto.Sono gli stessi esperti di "e-qstore" che, nelle loro istruzioni [30-06-2014], si raccomandano di contattarli prima combinare guai. Tuttavia non ho trovato l'adatto contatto per porre la domanda.
Saluti cari. :acch :acch :acch

Avatar utente
diego166
Livello: Disco fisso (9/15)
Livello: Disco fisso (9/15)
Messaggi: 684
Iscritto il: mar giu 18, 2013 12:38 am
Località: Milano

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Ok, allora tanto per cominciare, dovresti capire che tipo di matrice, marca e modello hai. Per farlo, dovresti aprire lo chassis del tuo monitor e togliere le viti che tengono il pannello fissato al telaio stesso. Lo prendi sui "lembi" laterali e facendo attenzione ai cavi presenti, lo "ribalti" sotto sopra e identifichi la marca e il modello. Voi fare una bella cosa? ? Scatta una foto relativa alla marca e il modello e postala qui, così vediamo cosa potrebbe andar bene.. gli esperti di eq store, li contattiamo successivamente..
Diego.166

Avatar utente
Sylvius
Livello: Scheda perforata (1/15)
Livello: Scheda perforata (1/15)
Messaggi: 12
Iscritto il: gio mag 08, 2014 2:39 pm
Località: Sanremo

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da Sylvius »

Carissimo <diego166>, ti mando subito i dati stampati sul retro, poichè temo che una foto non permetta di leggere i caratteri piccoli...

LCD espiantato da "HP Pavilion dv6000"
inverter:177G25670BA / AS0231720D2 /CT: PC9B6003RUVNA7;

BL PN: 59.15B16.006/D [15B16006H182433213D1HD177CH470340]
BL EC n°: H182433213
BL LOT n°: D070712-H4
CFL LOT n°: U1a-H
[AM7704105241-ZS0102] ; B154EW02 V.1; V.1 2AXXG; E204356
[CT:CB709036FUUAL9]; AU Optronics ; [H/W: 2A] - [F/W: 1]

Avatar utente
diego166
Livello: Disco fisso (9/15)
Livello: Disco fisso (9/15)
Messaggi: 684
Iscritto il: mar giu 18, 2013 12:38 am
Località: Milano

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Au optronics è la marca del pannello.. vedrò meglio nei dettagli se si trova un controller dedicato al tuo LCD oppure è opportuno uno universale compatibile
Diego.166

Avatar utente
Sylvius
Livello: Scheda perforata (1/15)
Livello: Scheda perforata (1/15)
Messaggi: 12
Iscritto il: gio mag 08, 2014 2:39 pm
Località: Sanremo

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da Sylvius »

Attendo con ansia il "verdetto" e ti ringrazio moltissimo.
[Sylvius]

Avatar utente
diego166
Livello: Disco fisso (9/15)
Livello: Disco fisso (9/15)
Messaggi: 684
Iscritto il: mar giu 18, 2013 12:38 am
Località: Milano

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Ahime le ricerche non portano ad un esito positivo se non quello di indirizzarsi verso un controller LCD universale...
http://www.ebay.it/itm/MT6820-B-10-425V ... 2ed88d54e4 tenterei con questo, mal che vada la spesa non è eccessiva... :s
Diego.166

Avatar utente
Sylvius
Livello: Scheda perforata (1/15)
Livello: Scheda perforata (1/15)
Messaggi: 12
Iscritto il: gio mag 08, 2014 2:39 pm
Località: Sanremo

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da Sylvius »

Grazie, proverò il suggerimento e farò relazione.

Avatar utente
diego166
Livello: Disco fisso (9/15)
Livello: Disco fisso (9/15)
Messaggi: 684
Iscritto il: mar giu 18, 2013 12:38 am
Località: Milano

Re: R: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Figurati
Diego.166

Avatar utente
diego166
Livello: Disco fisso (9/15)
Livello: Disco fisso (9/15)
Messaggi: 684
Iscritto il: mar giu 18, 2013 12:38 am
Località: Milano

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Anzi, se ottieni un esito del tuo lavoro, facci sapere.. come andrà..
Diego.166

Avatar utente
Sylvius
Livello: Scheda perforata (1/15)
Livello: Scheda perforata (1/15)
Messaggi: 12
Iscritto il: gio mag 08, 2014 2:39 pm
Località: Sanremo

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da Sylvius »

Finalmente, ho trovato due kit compatibili con "Au Optronics B154EW02 v.1" :
http://www.ebay.it/itm/Compatible-R-RM5 ... 1241797794
http://www.ebay.com/itm/LCD-LED-Screen- ... 93142?rd=1
a circa 30 € cadauno.

Ora, leggendo bene le loro caratteristiche, dovrò sceglierne uno ... speriamo. Vi farò sapere. :s

Avatar utente
diego166
Livello: Disco fisso (9/15)
Livello: Disco fisso (9/15)
Messaggi: 684
Iscritto il: mar giu 18, 2013 12:38 am
Località: Milano

Re: R: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Molto bene..
Diego.166

Avatar utente
Sylvius
Livello: Scheda perforata (1/15)
Livello: Scheda perforata (1/15)
Messaggi: 12
Iscritto il: gio mag 08, 2014 2:39 pm
Località: Sanremo

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da Sylvius »

Carissimo "Diego.166",
Finalmente è arrivato il sospirato KIT .....R.RM5251 ! Funziona BENISSSIMO ! Molto facile L'assemblaggio.
Grazie per i vostri suggerimenti.

Avatar utente
diego166
Livello: Disco fisso (9/15)
Livello: Disco fisso (9/15)
Messaggi: 684
Iscritto il: mar giu 18, 2013 12:38 am
Località: Milano

Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Ok, provalo nei dettagli. Prova la prontezza con le immagini in movimento, e tutte le funzioni del relativo menu compatibile. Mi fa piacere sentirti dire che l assemblaggio è andato a buon fine:lol:

Avatar utente
toki
Livello: Scheda perforata (1/15)
Livello: Scheda perforata (1/15)
Messaggi: 1
Iscritto il: mar feb 24, 2015 3:05 pm

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da toki »

Ciao diego, complimenti per l'articolo! :)
Sono interessato a fare la stessa cosa, infatti ho appena smontato il pannello lcd del mio vecchio vaio ed è un hitachi tx39d80vc1gaa:
Immagine
Su ebay ho trovato il (o la?) controller board per tale pannello. Mi sono basato su una lista di pannelli compatibili con tale prodotto:
http://www.ebay.it/itm/LCD-Controller-B ... 0925504614
Avrei un paio di domande in merito: c'è un modo per essere sicuri con la compatibilità?
Come si fa per l'alimentazione? si può usare l'alimentatore del portatile da cui è stato smontato il monitor (con eventuali modifiche)?
:grazie

Avatar utente
diego166
Livello: Disco fisso (9/15)
Livello: Disco fisso (9/15)
Messaggi: 684
Iscritto il: mar giu 18, 2013 12:38 am
Località: Milano

Re: Commenti a "Come riciclare un LCD di un Notebook"

Messaggio da diego166 »

Ciao Toki, scusa per la risposta un po in ritardo ma ho avuto dei problemi e ho dovuto assentarmi dal forum..
Veniamo al dunque nel tuo caso dato che hai un un lcd della Hitachi, beh stando a vedere quelle controller board sembrerebbero compatibili.
tieni conto che schede "native" per pannelli lcd non ce ne sono ma esistono bensì schede controller adatte a quel tipo di pannello o schede universali adatte a supportare un qualsiasi pannello lcd purché sia entro certi limiti di dimensioni contemplate nelle specifiche dei controller board. Quanto all alimentazione puoi usare un alimentatore con voltaggio da 12v dc di solito e qualche ampere..
Diego.166
