Come sostituire la batteria di un APS Back-UPS (video)

In questo video ti mostrerò la procedura completa per sostituire la batteria di un gruppo di continuità "APC Back-Ups". Partiremo dall'identificare la batteria adatta al tuo specifico modello, vedremo dove acquistarla e la procedura pratica per rimuovere la batteria vecchia e installare quella nuova, senza tralasciare nulla

Anch'io ho uno di questi gruppi di continuità che, dopo 3 anni di onorato servizio, aveva smesso di funzionare, ed emetteva solo un fastidiosissimo "biiiip" continuo. Ebbene: con un po' di pazienza, sono riuscito a identificare e sostituire la batteria, e ora il mio gruppo di continuità funziona di nuovo alla perfezione. In questo articolo ti mostrerò tutti i passi che ho svolto, di modo che anche tu possa ripristinare il funzionamento del tuo gruppo di continuità "APC Back-Ups".

Cosa ti serve

La procedura è semplicissima: avrai bisogno solo di un PC e una carta di credito per acquistare la nuova batteria (al prezzo di circa 80 €), e di un normalissimo cacciavite Philips (quello con la "punta a stella", per capirci) per svolgere l'installazione.

Ci sono solo due viti da svitare, quindi puoi farlo in autonomia anche se non sei un esperto di bricolage.

Identificare il codice specifico del tuo UPS

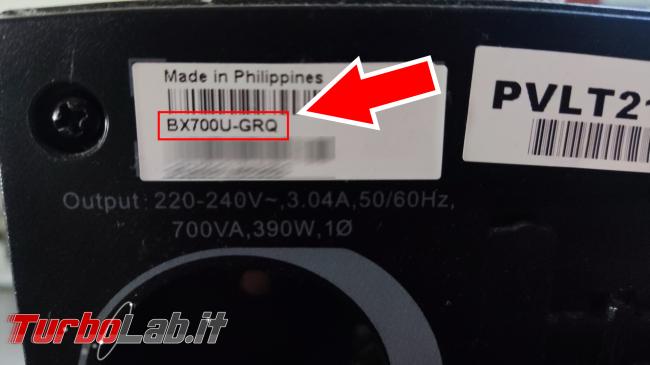

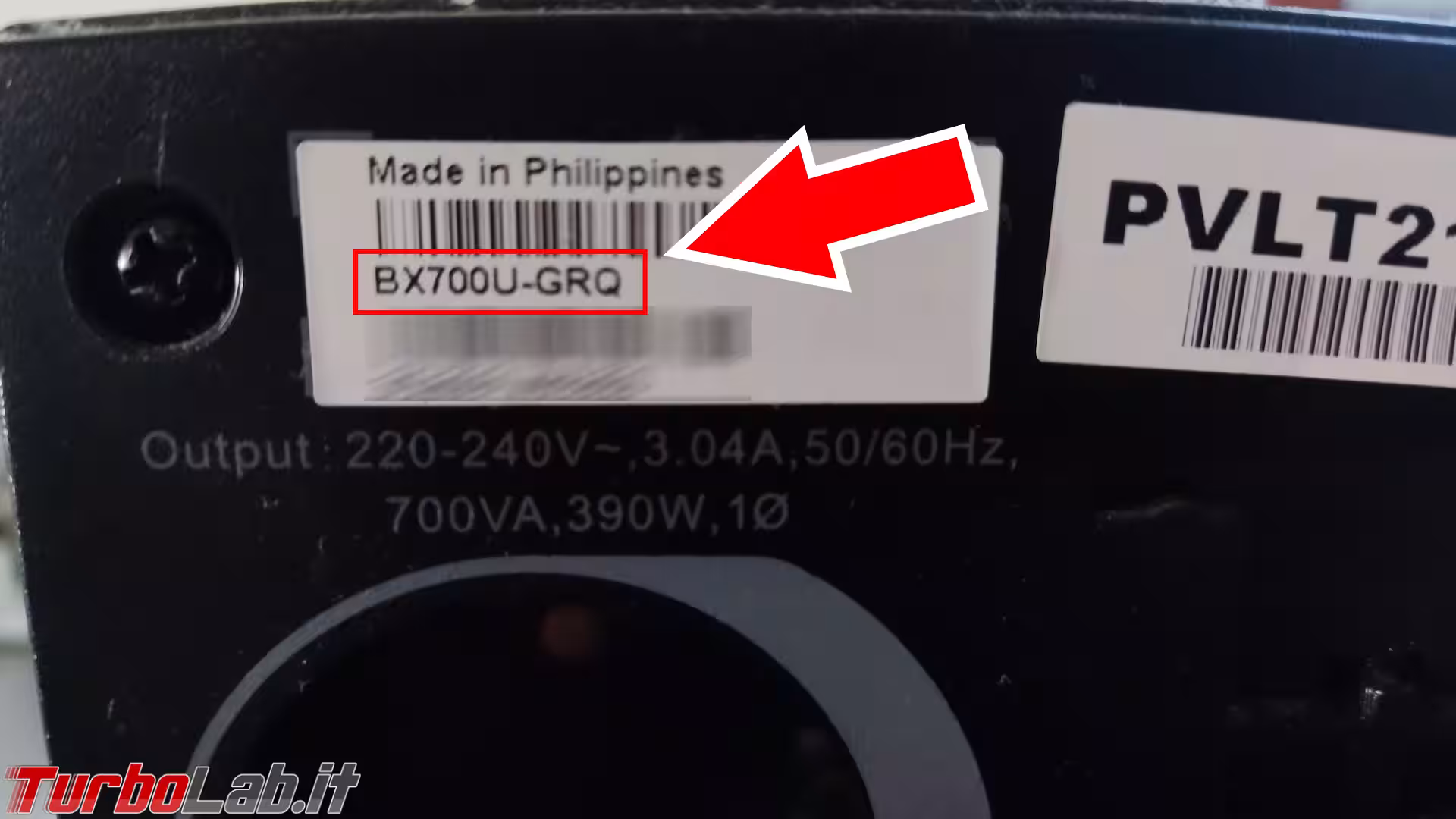

Per prima cosa devi localizzare il codice esatto che identifica il modello che hai davanti. Dovresti trovarlo su un'etichetta simile a questa

Nel mio caso, il codice è BX700U-GRQ. Segnati dunque questo codice da qualche parte perché ci servirà tra pochissimo.

Aprire il sito del supporto APC

Per aprire il sito del supporto APC, segui questo link:

» Selettore cartuccia batteria sostitutiva (RBC) UPS - Italia

Fai bene attenzione ad usare questo link, perché altrimenti potresti non trovare il tuo modello: i codici variano infatti a seconda della nazione, e i modelli venduti in Italia non vengono riconosciuti dal sito APC internazionale.

Cerca il tuo modello

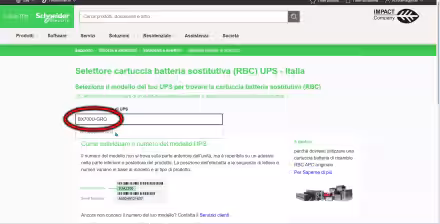

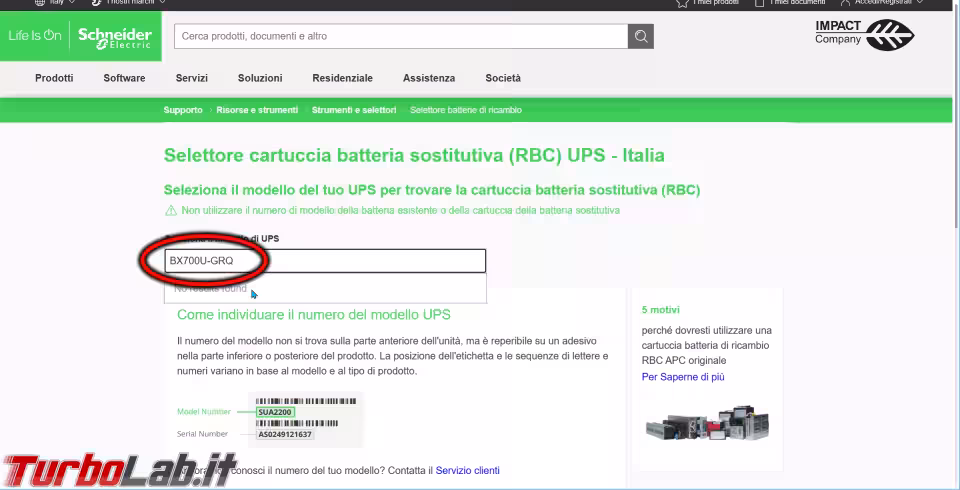

Inserisci quindi il codice relativo al tuo modello

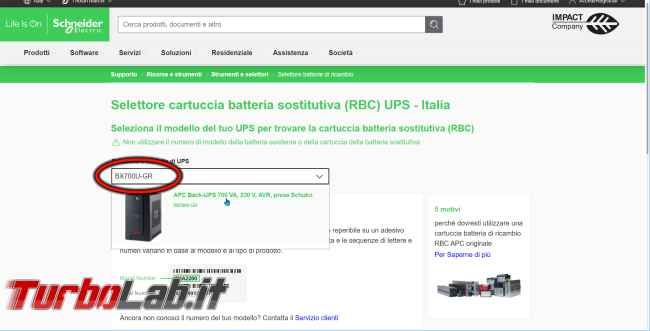

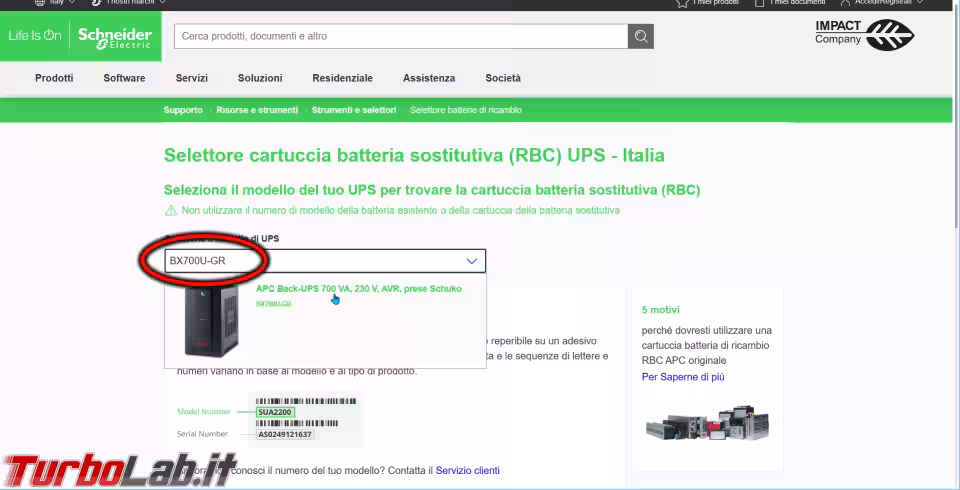

Se, come nel mio caso, il codice non viene riconosciuto, prova ad eliminare progressivamente un carattere alla volta partendo dalla fine, fino a quando non trova qualcosa. Io ho dovuto cancellare solo l'ultima cifra

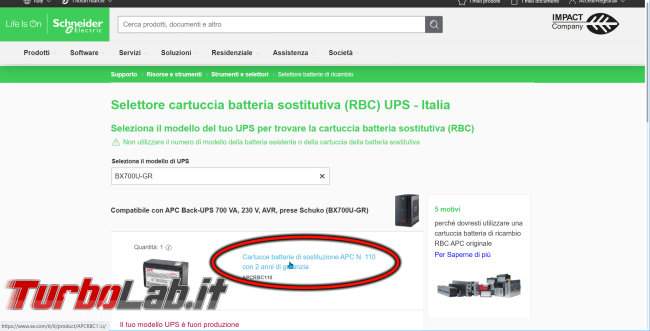

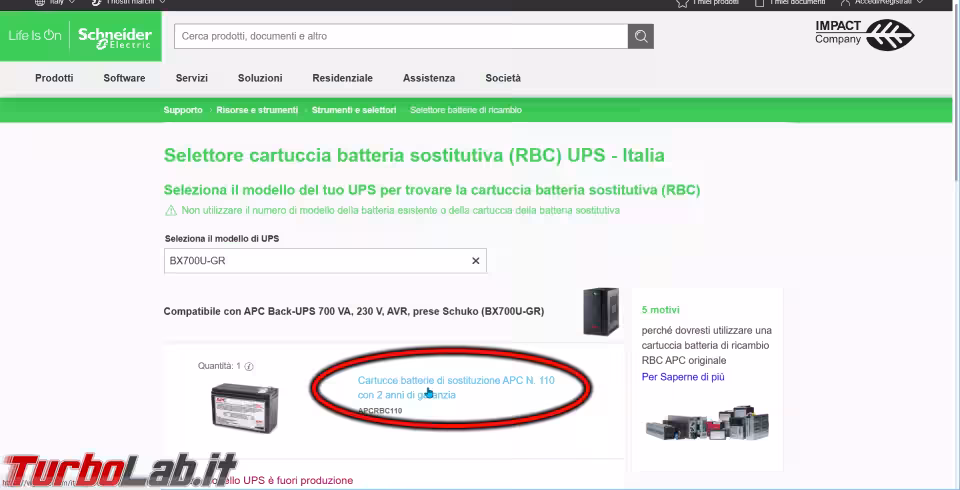

Clicca sull'elemento mostrato nella lista e, dalla pagina apertasi, segui il link Cartucce batterie di sostituzione

Ordinare la batteria sostitutiva

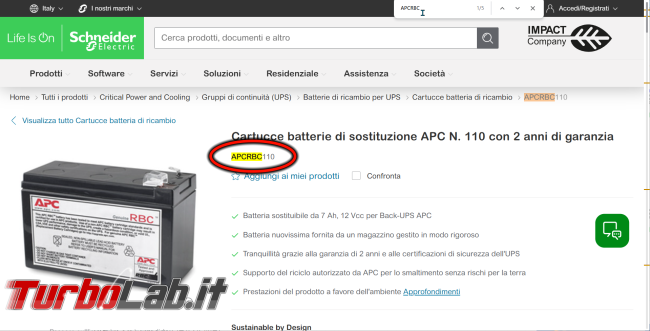

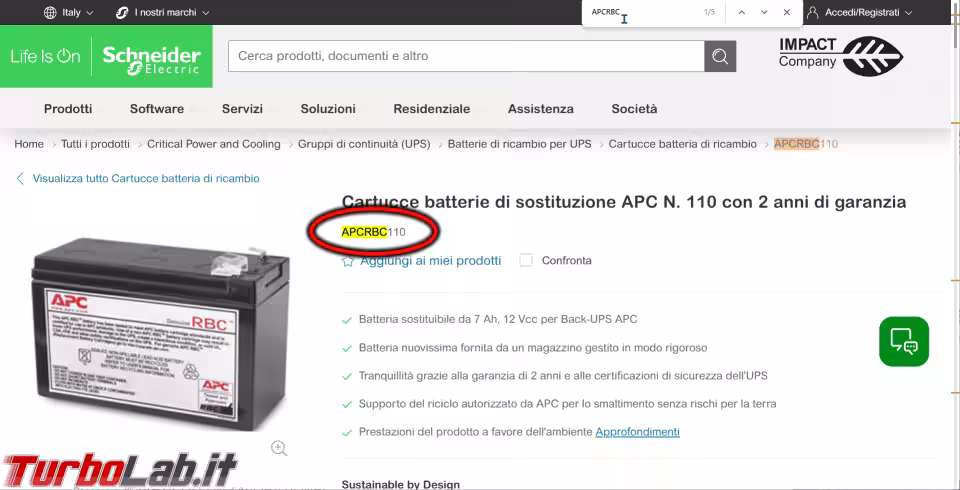

Qualche giorno fa, la pagina apertasi proponeva i link diretti per acquistare la batteria sui siti dei partner APC. Ora però i link sono spariti, non so perché. Ad ogni modo, niente paura: cerca, all'interno della pagina, la stringa che inizia con APCRBC di modo da localizzare il codice che identifica in modo inequivocabile la batteria che devi acquistare. Nel mio caso, il codice è APCRBC110

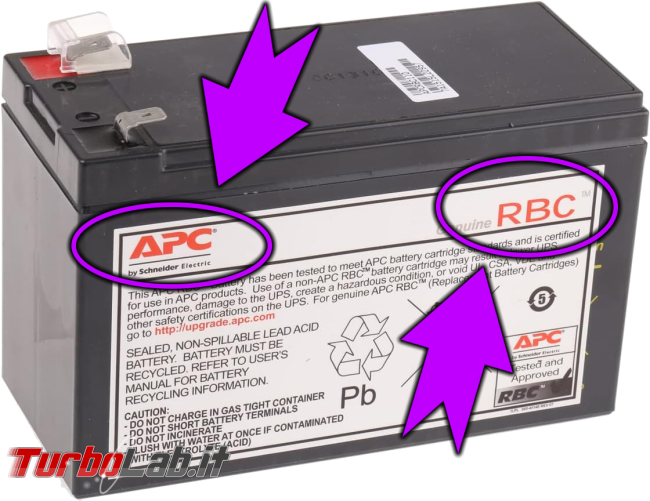

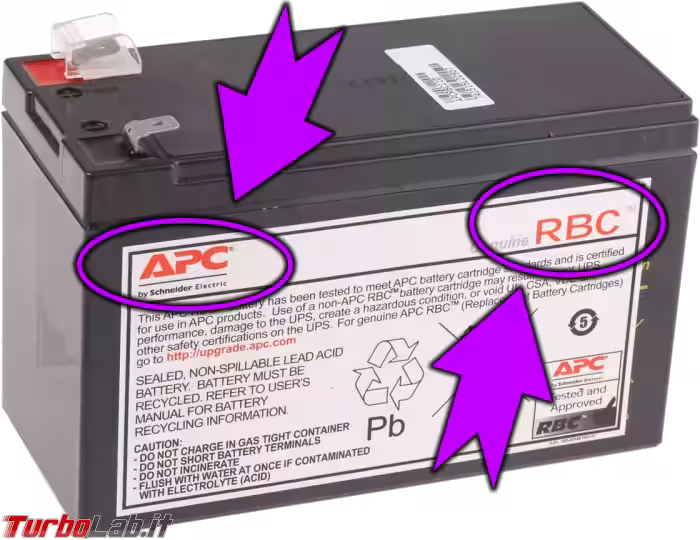

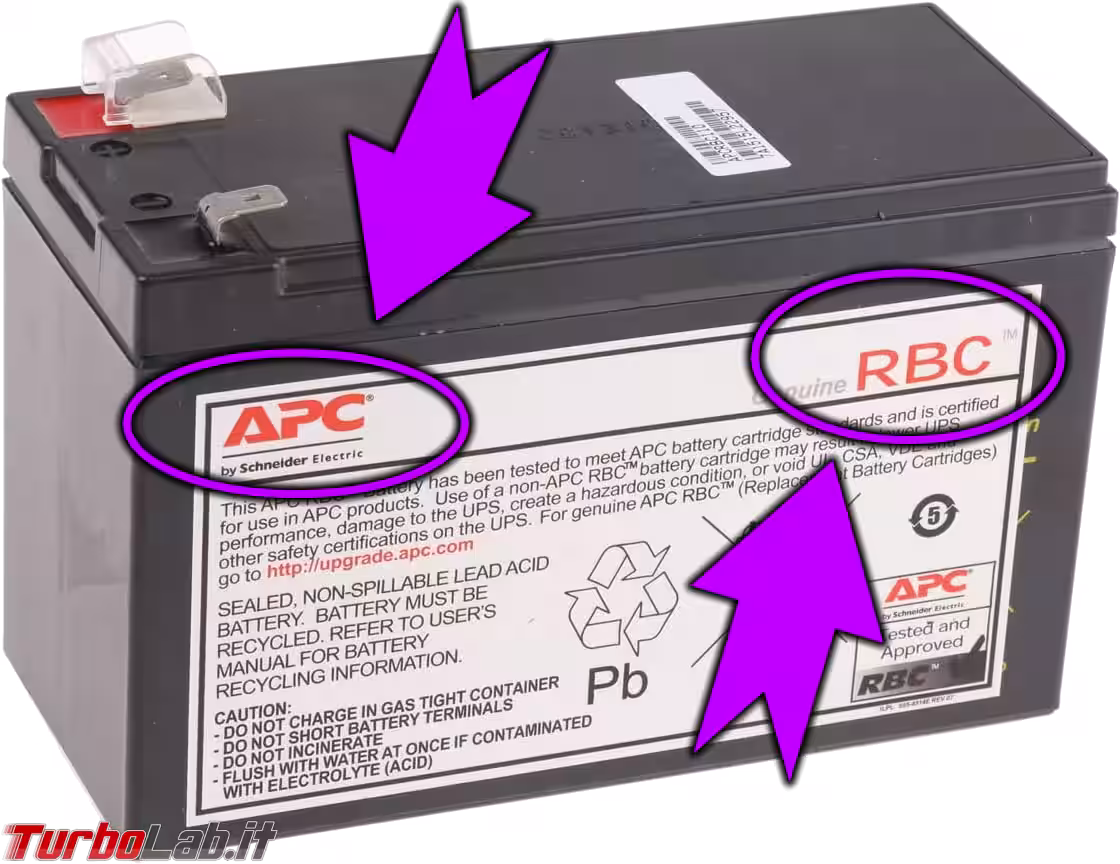

Possiamo quindi copiare questo codice e cercarlo, ad esempio, su Amazon, ed ecco qua che troviamo la batteria che ci interessa. Fai attenzione che il codice esatto della batteria sia indicato anche nel titolo del prodotto e che la batteria abbia l'etichetta grigia con la scritta rossa APC da una parte e la dicitura RBC dall'altra

"RBC", se ti interessa, sta per "replacement battery cartridge" ed è il modo in cui APC identifica le batterie per i proprio gruppi di continuità.

Se non la trovi su Amazon, puoi provare su Google. Qui troviamo sia alcuni siti che vendono batterie originali (identificabili confrontando la foto del prodotto con quella mostrata qui sopra), sia altri che vendono batterie "compatibili", cioè "non originali". Le "compatibili", da quanto ho visto, costano circa la metà, ma ovviamente potrebbero avere livelli di qualitativi inferiori rispetto alle "originali". Io, personalmente, non mi fido e ho acquistato una batteria originale, ma valuta tu.

Procedi dunque con l'ordine. Mentre aspetti di ricevere la nuova batteria, puoi portarti avanti con il lavoro.

Disconnettere la batteria

Per prima cosa, disconnetti il gruppo di continuità dalla presa elettrica e dai dispositivi che alimenta (deve essere completamente "libero").

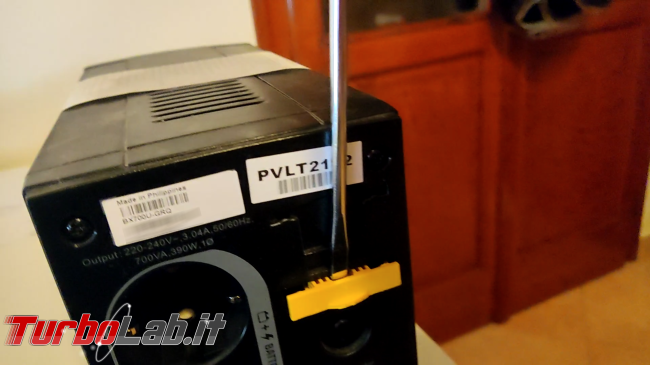

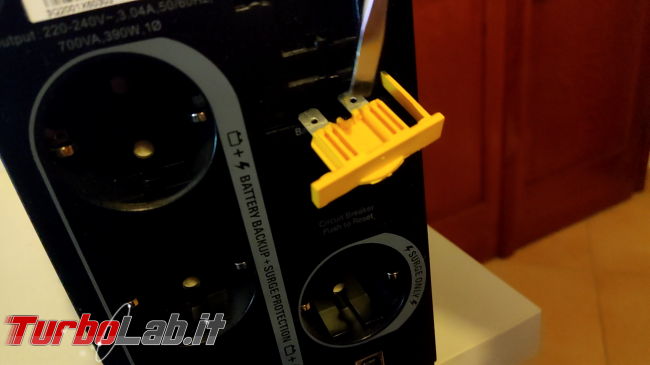

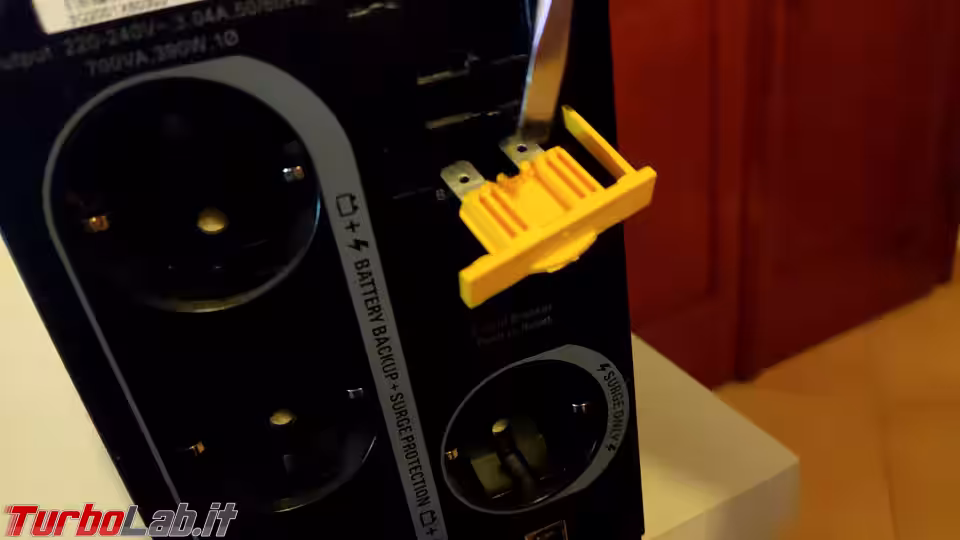

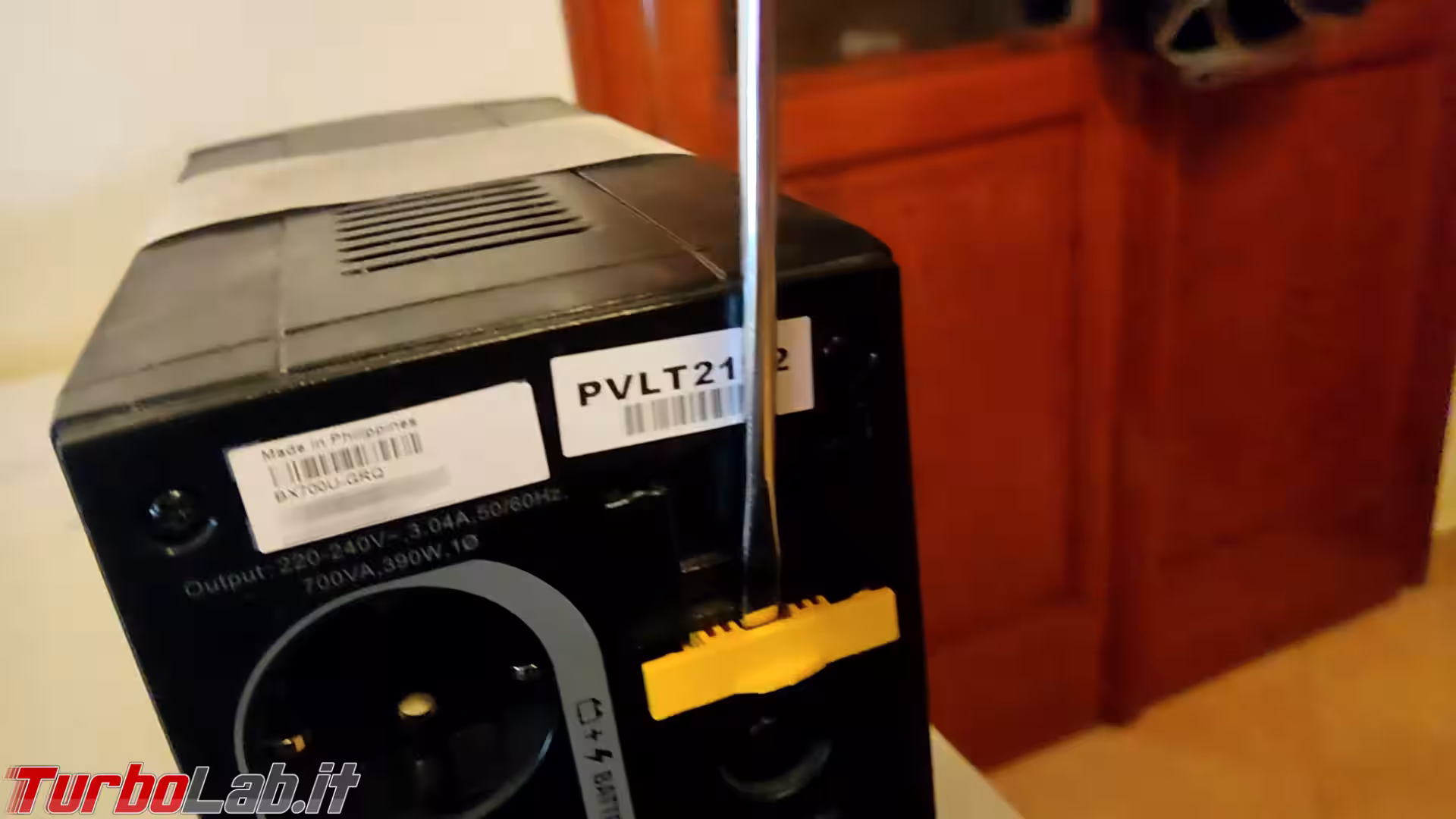

Poi guarda sul retro: dovresti trovare un connettore di plastica giallo: aiutandoti con il cacciavite, fai leva e tiralo fuori di modo da isolare il circuito dalla batteria

Estrarre la batteria

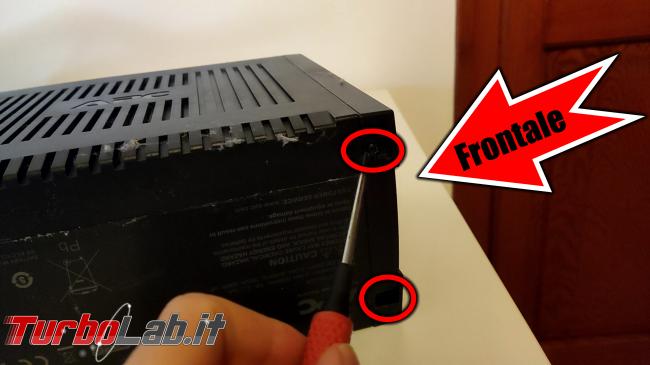

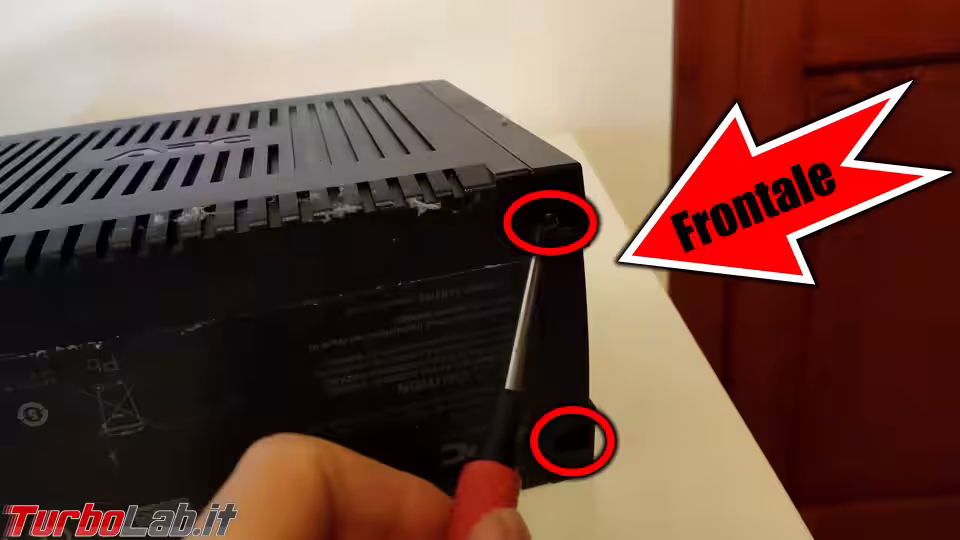

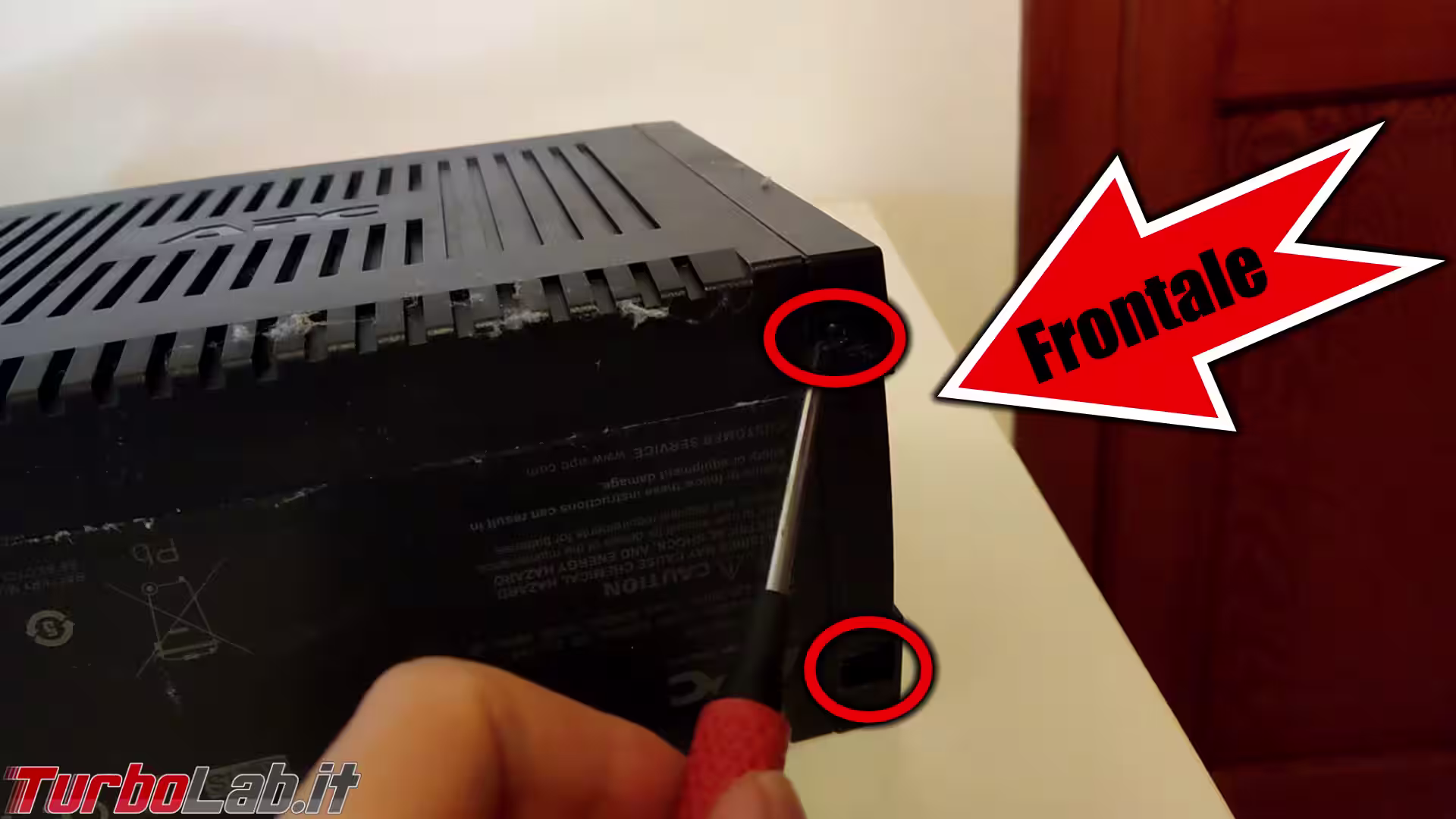

Ora gira il gruppo di continuità su un fianco e presta attenzione alla parte frontale. Dovresti trovare due viti da svitare (non ce ne saranno altre, promesso!)

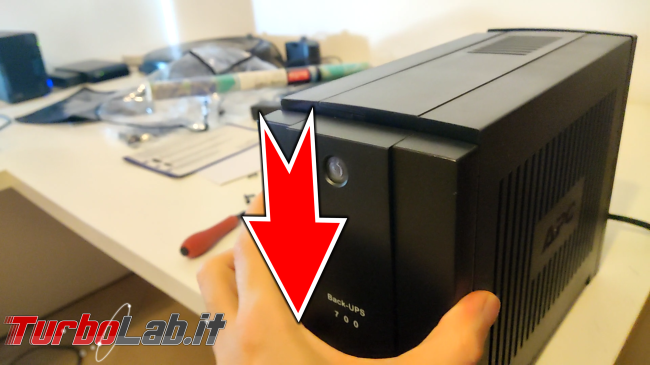

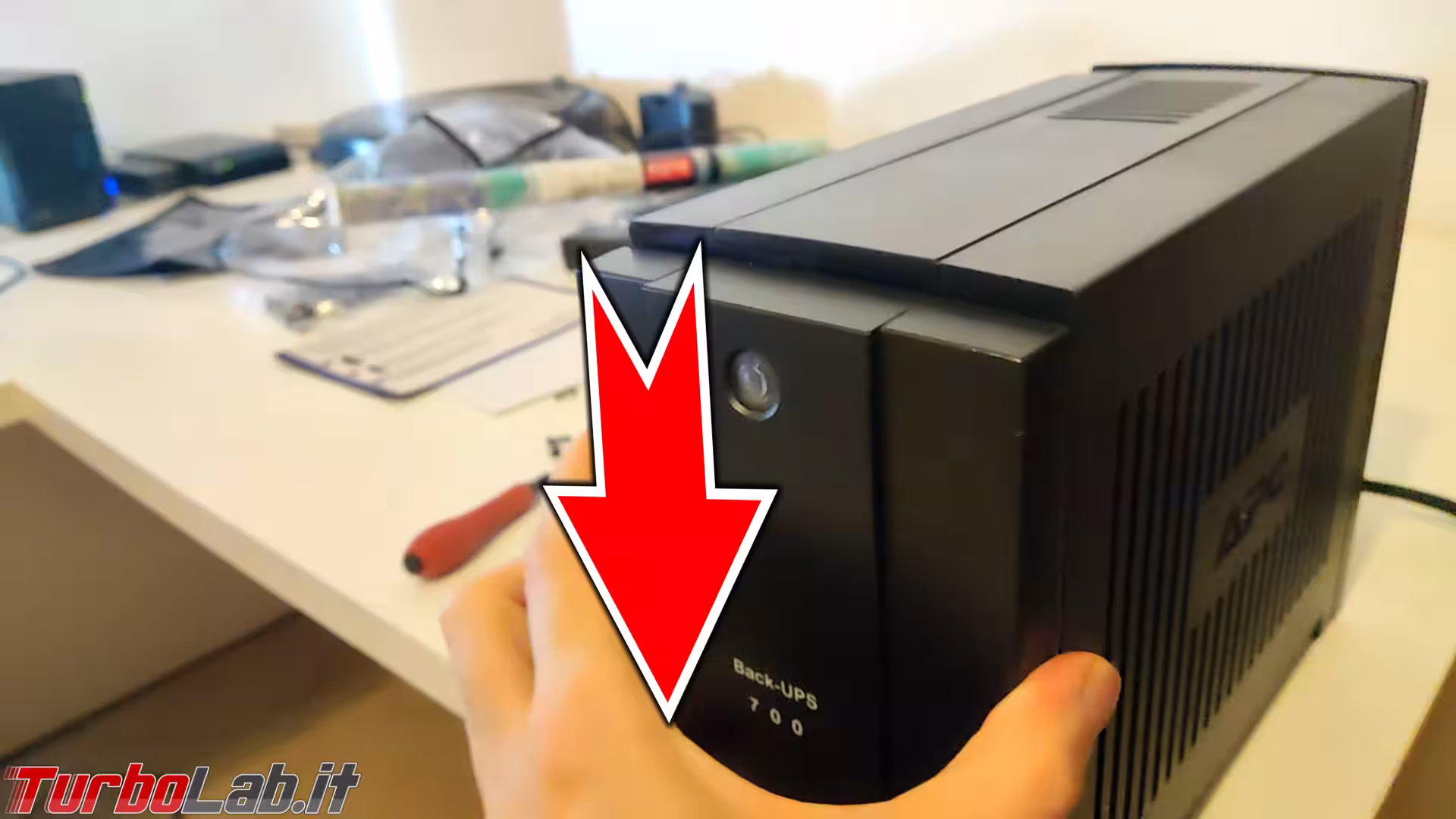

Ora poni nuovamente il gruppo di continuità nella posizione originale e spingi il frontale verso il basso per farlo scorrere di qualche centimetro. Per maggiore semplicità, puoi farlo sporgere un pochino dal tavolo, come ho fatto io

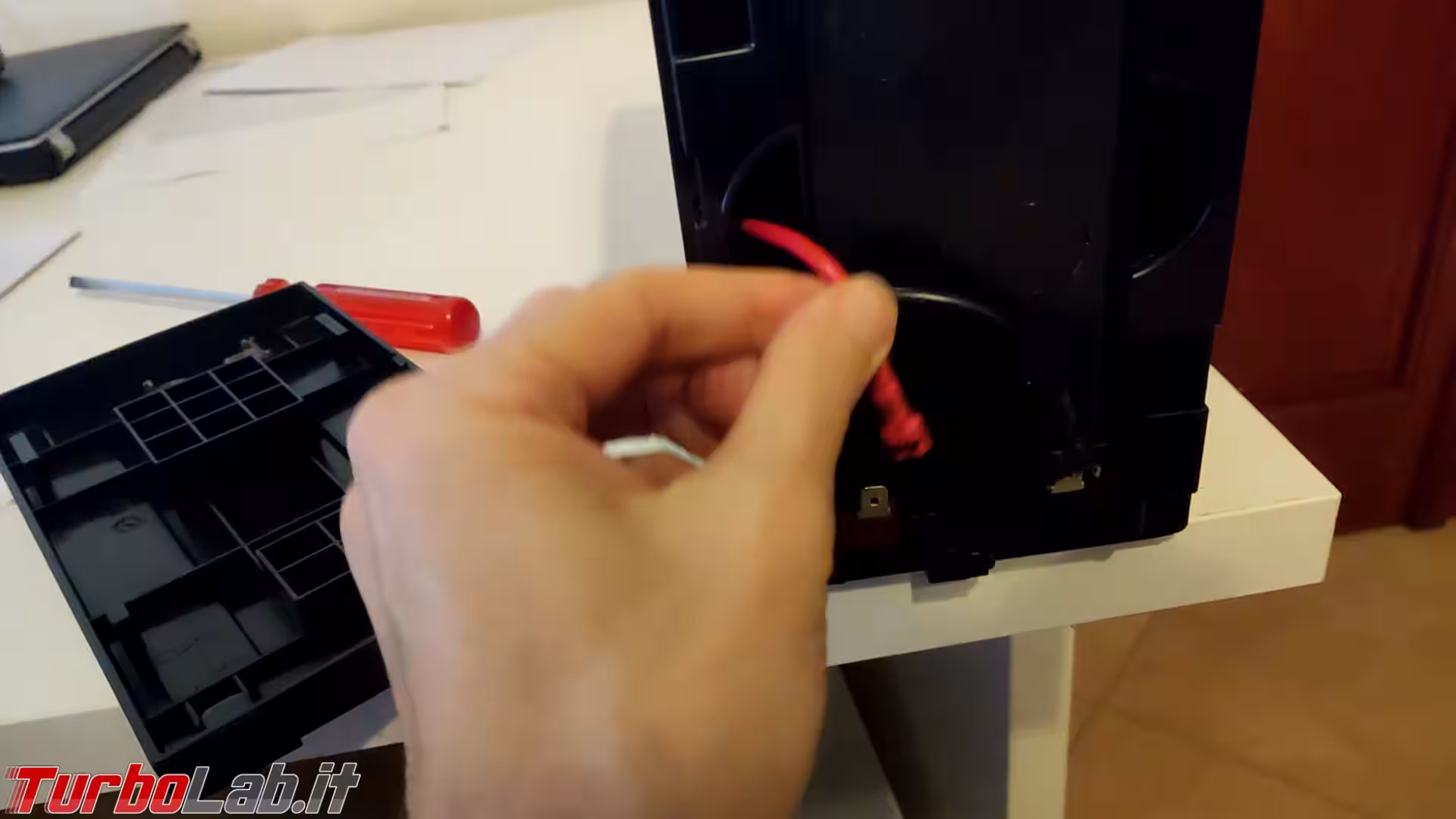

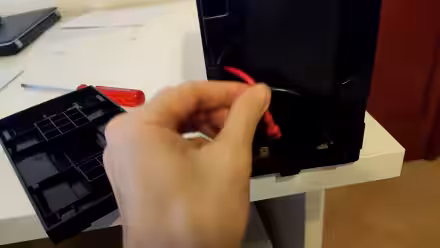

Ora il frontale può essere rimosso per esporre la batteria interna. Stacca dunque i due connettori rosso e nero...

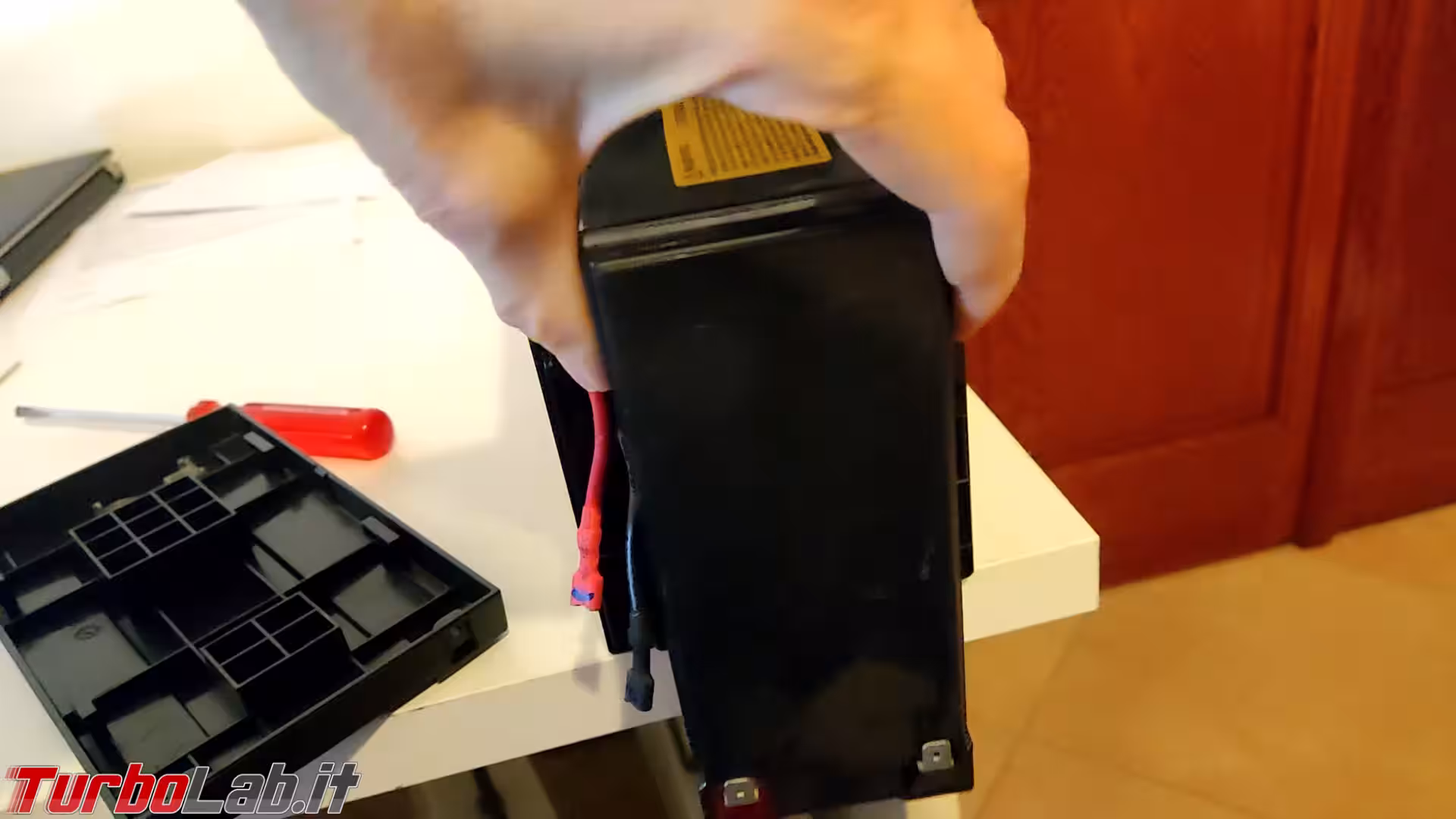

... ed estrai la batteria dalla propria sede. Fai attenzione perché, essendo una batteria "al piombo" pesa "un quintale"!

Ora devi attendere la consegna della nuova batteria.

Quando ricevi la nuova batteria...

La primissima cosa da fare non appena ricevi la batteria sostitutiva è verificare con la massima cura che sia l'imballaggio usato per il trasporto, sia la confezione di vendita, sia la batteria medesima sino perfettamente integri e non-danneggiati. In caso notassi qualche danno tale da aver compromesso l'integrità della batteria, rifiuta la consegna o fai il reso. Davvero, con queste cose non si scherza, perché il rischio di incendio e molto concreto.

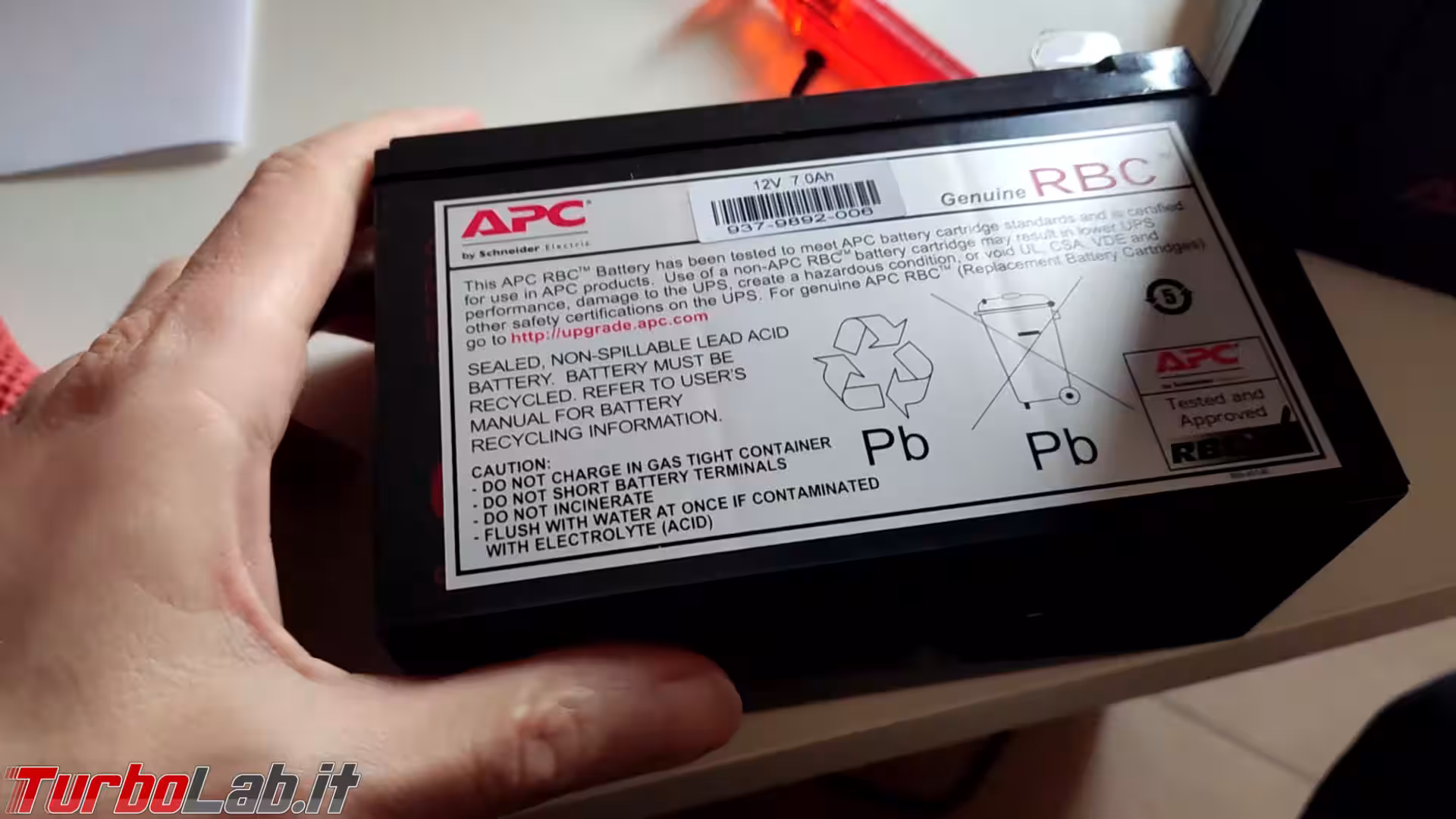

Verifica anche che la batteria abbia effettivamente l'etichetta grigia con la scritta rossa APC da una parte e RBC dall'altra, segno che si tratta, a meno di falsificazioni molto elaborate, di una batteria originale

Collegare la nuova batteria

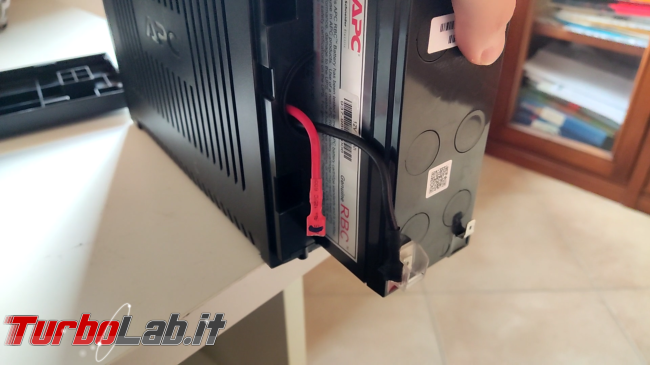

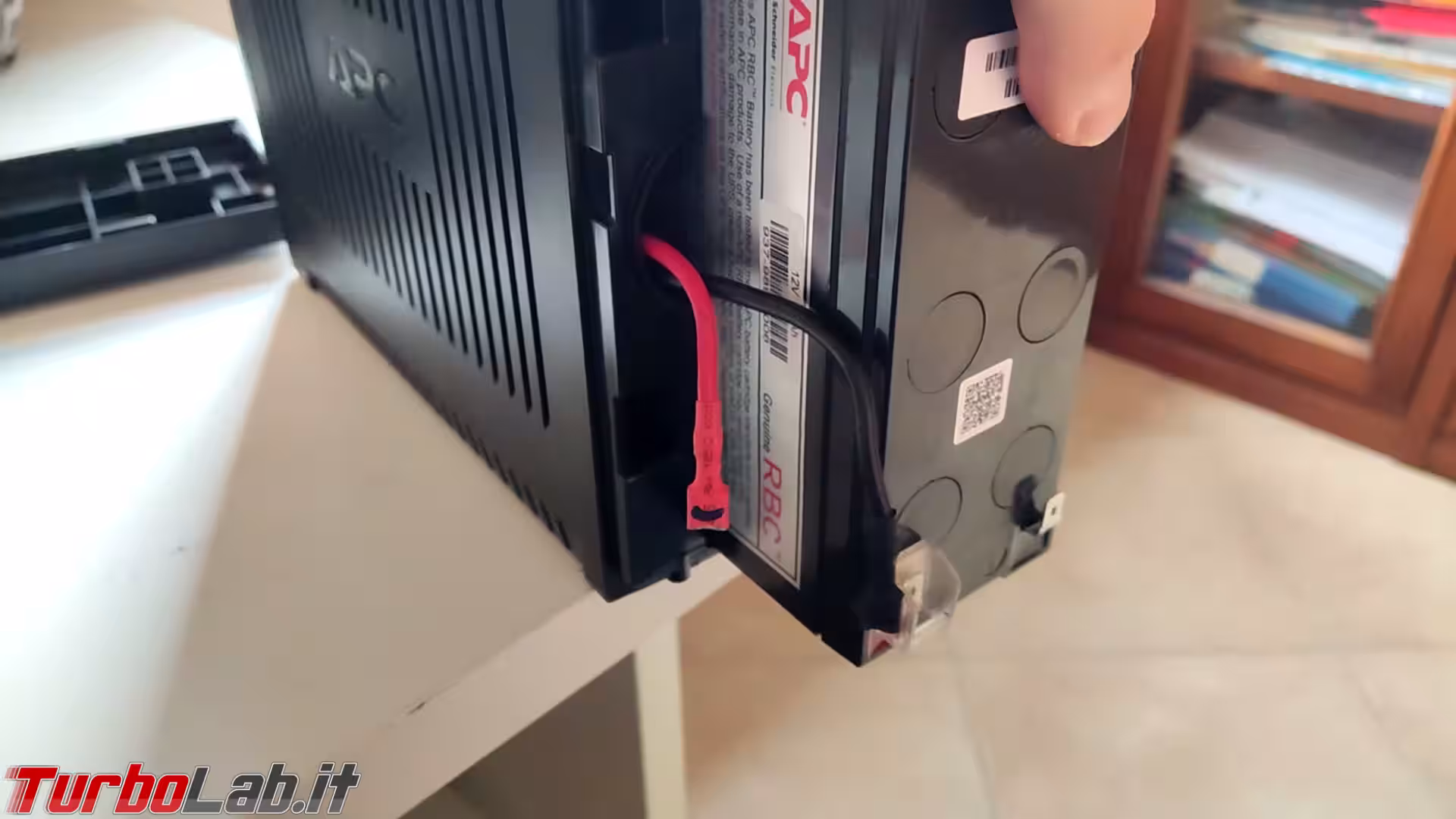

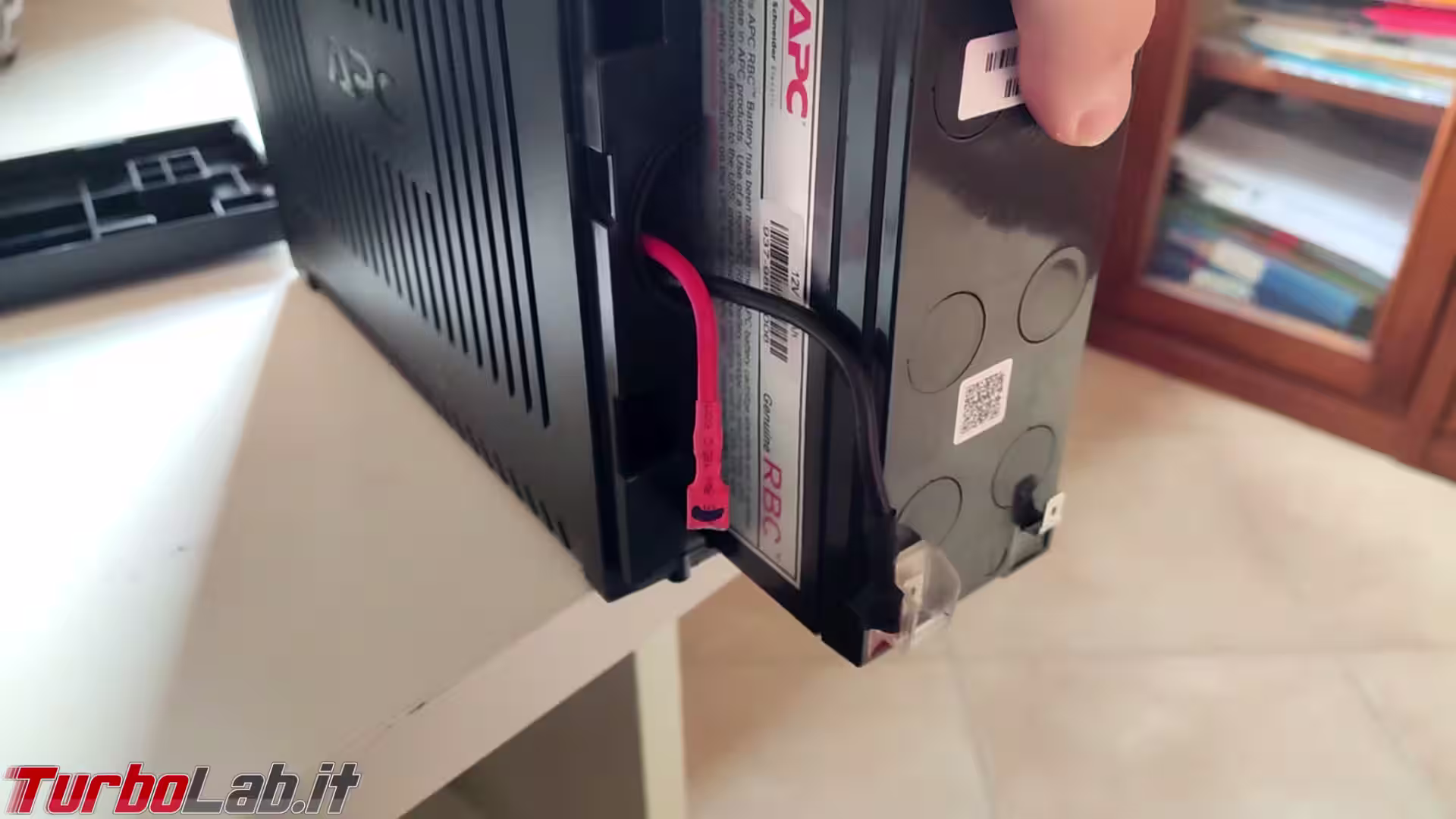

Se è tutto in ordine, procedi a inserire la batteria nell'alloggiamento interno del gruppo di continuità

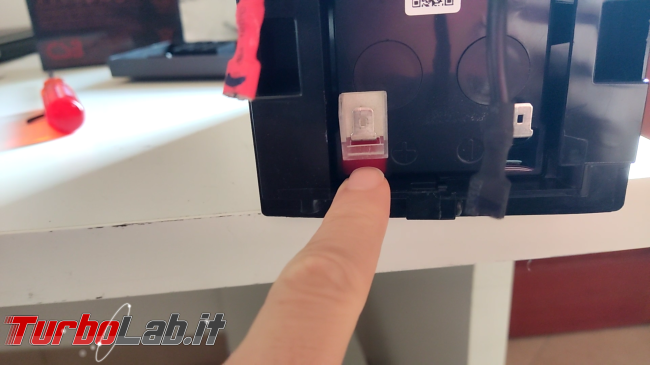

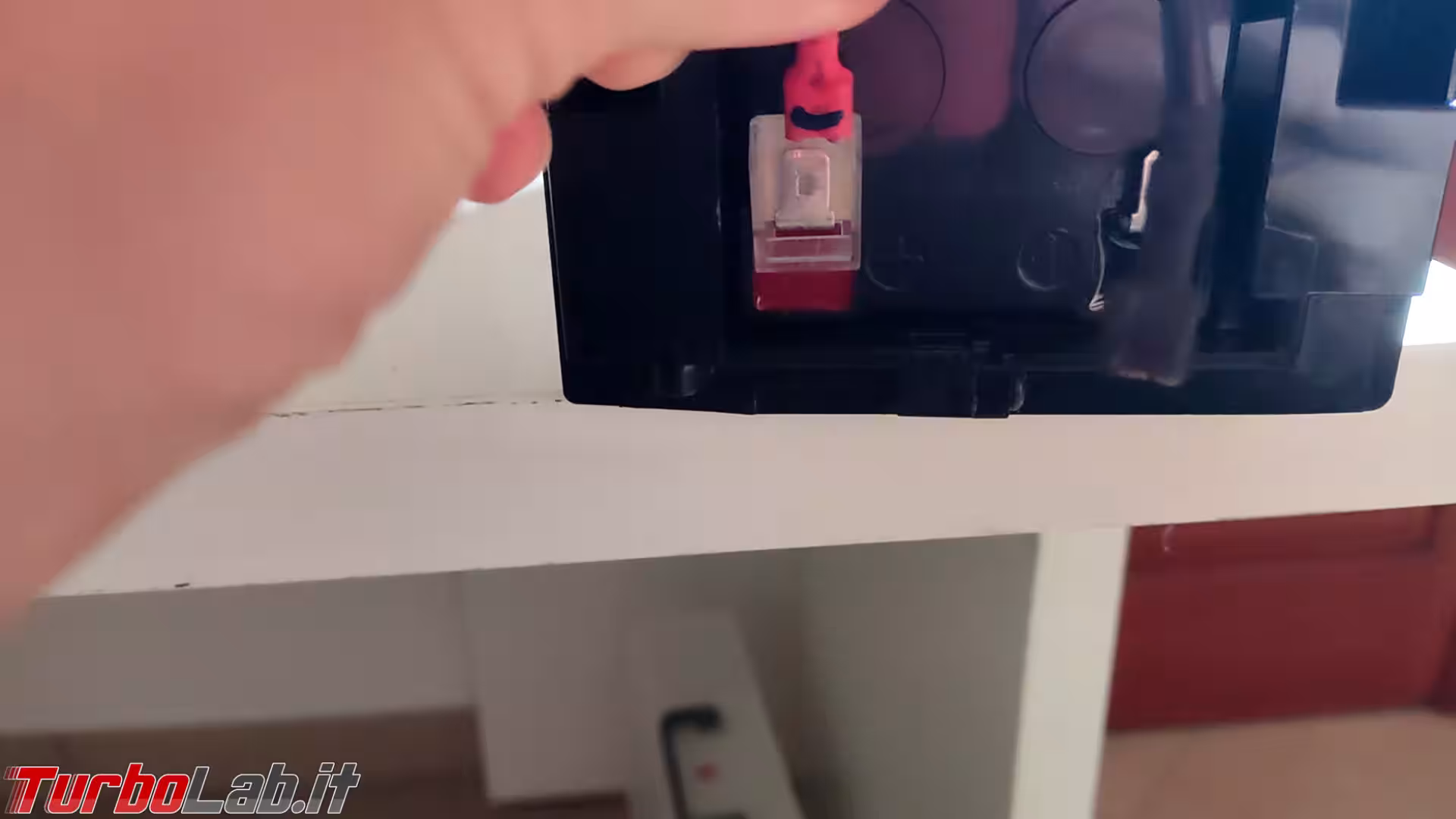

Collega il cavetto rosso del gruppo di continuità al connettore della batteria sotto al quale si trova la placca colorata in rosso, e il cavetto nero del gruppo di continuità al nero sulla batteria

Ora che l'hai fatto.... verifica di nuovo di averlo fatto bene!

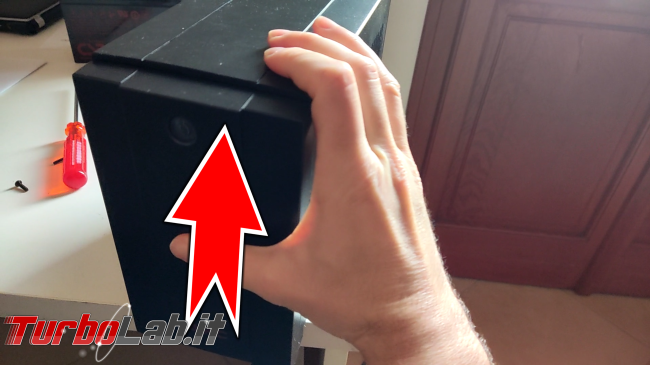

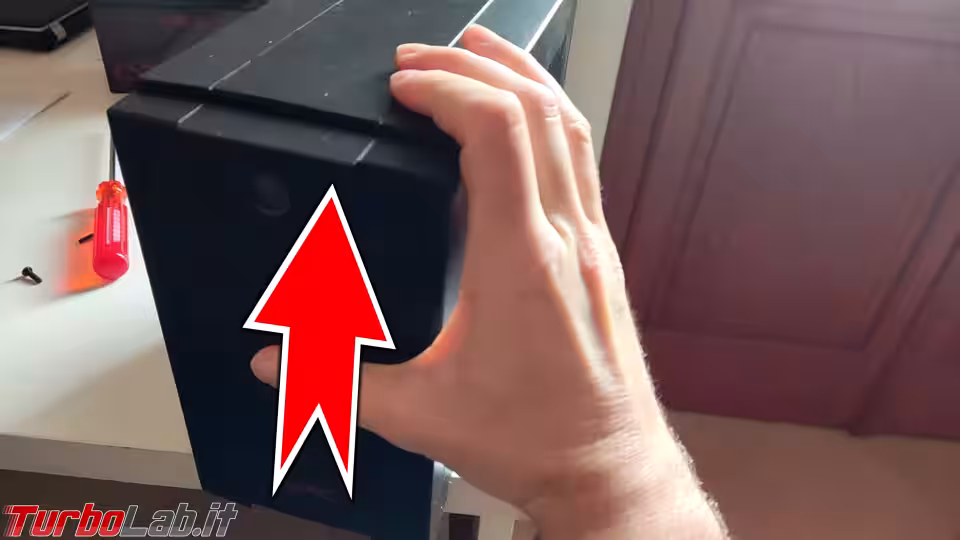

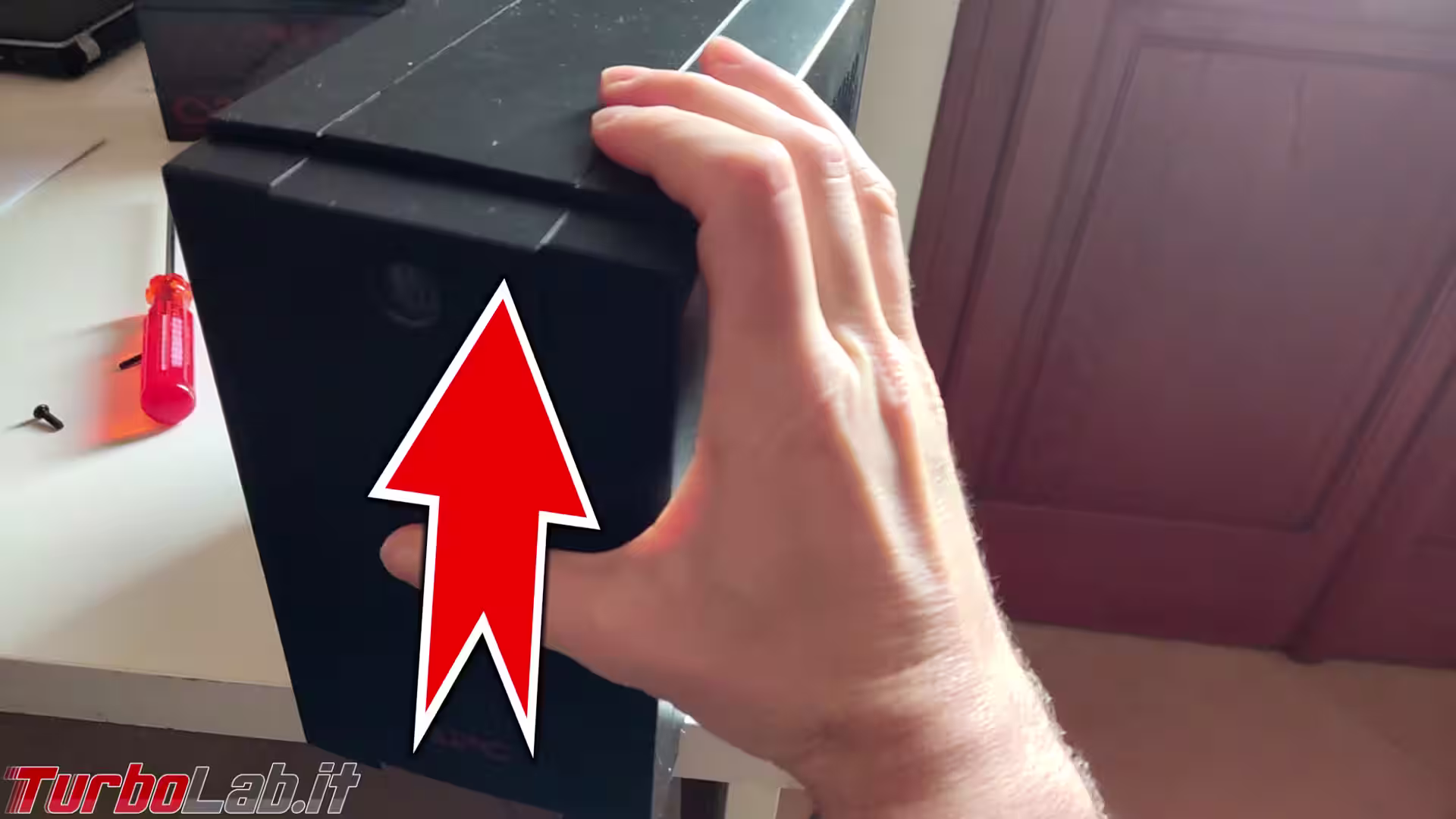

A questo punto: ripristina il frontale facendolo scorrere dal basso verso l'alto...

... avvita nuovamente le due viti che avevi rimosso e ri-collega il connettore giallo sul retro.

Verifiche finali

Ri-collega il gruppo di continuità alla presa elettrica e ai dispositivi da alimentare e sei pronto a lavorare.

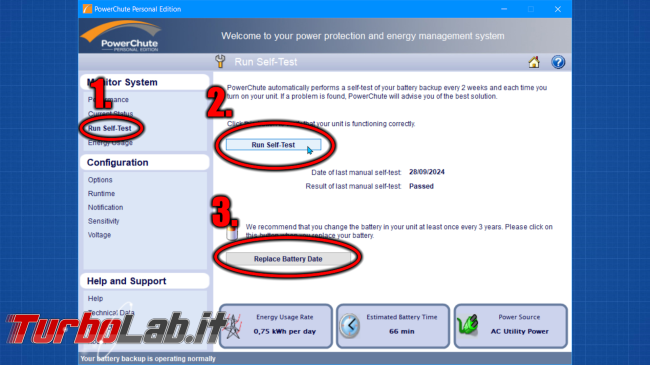

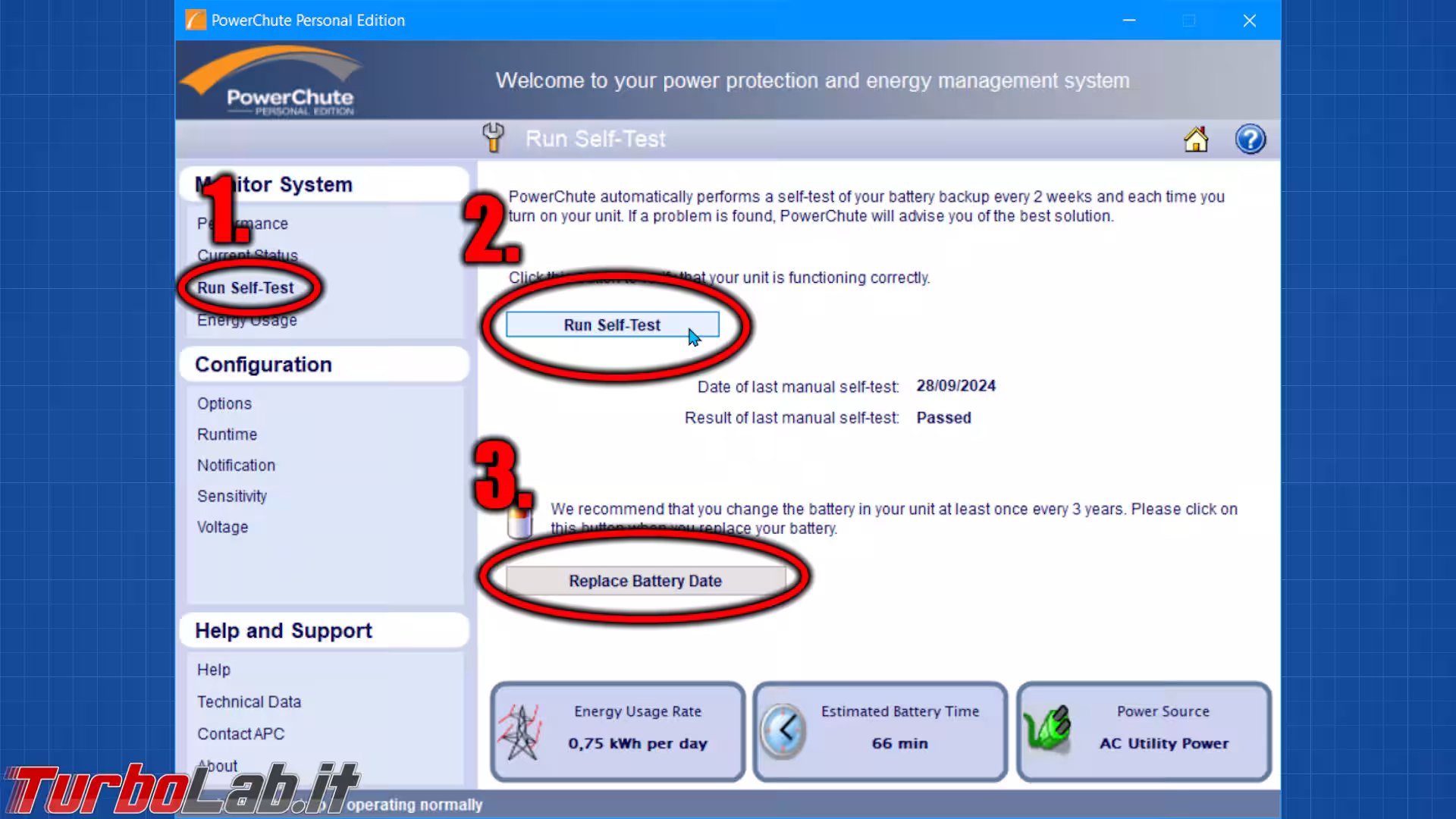

Tutto già funziona correttamente, ma, se hai collegato il gruppo di continuità al PC tramite il cavo USB e installato il software di controllo proprietario chiamato PowerChute Personal Edition, vai alla sezione Run Self-Test sulla sinistra e clicca Run Self-Test per eseguire un test automatico che ti confermerà il corretto funzionamento del sistema

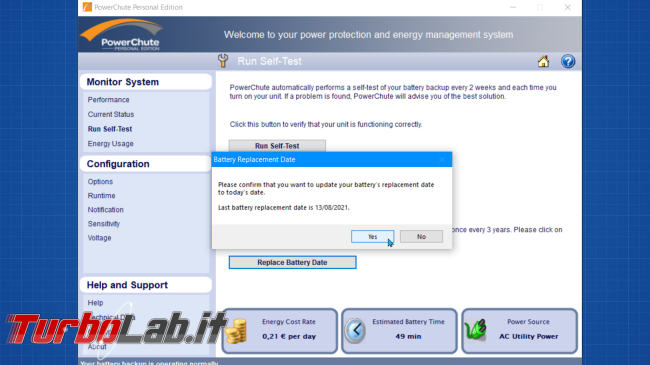

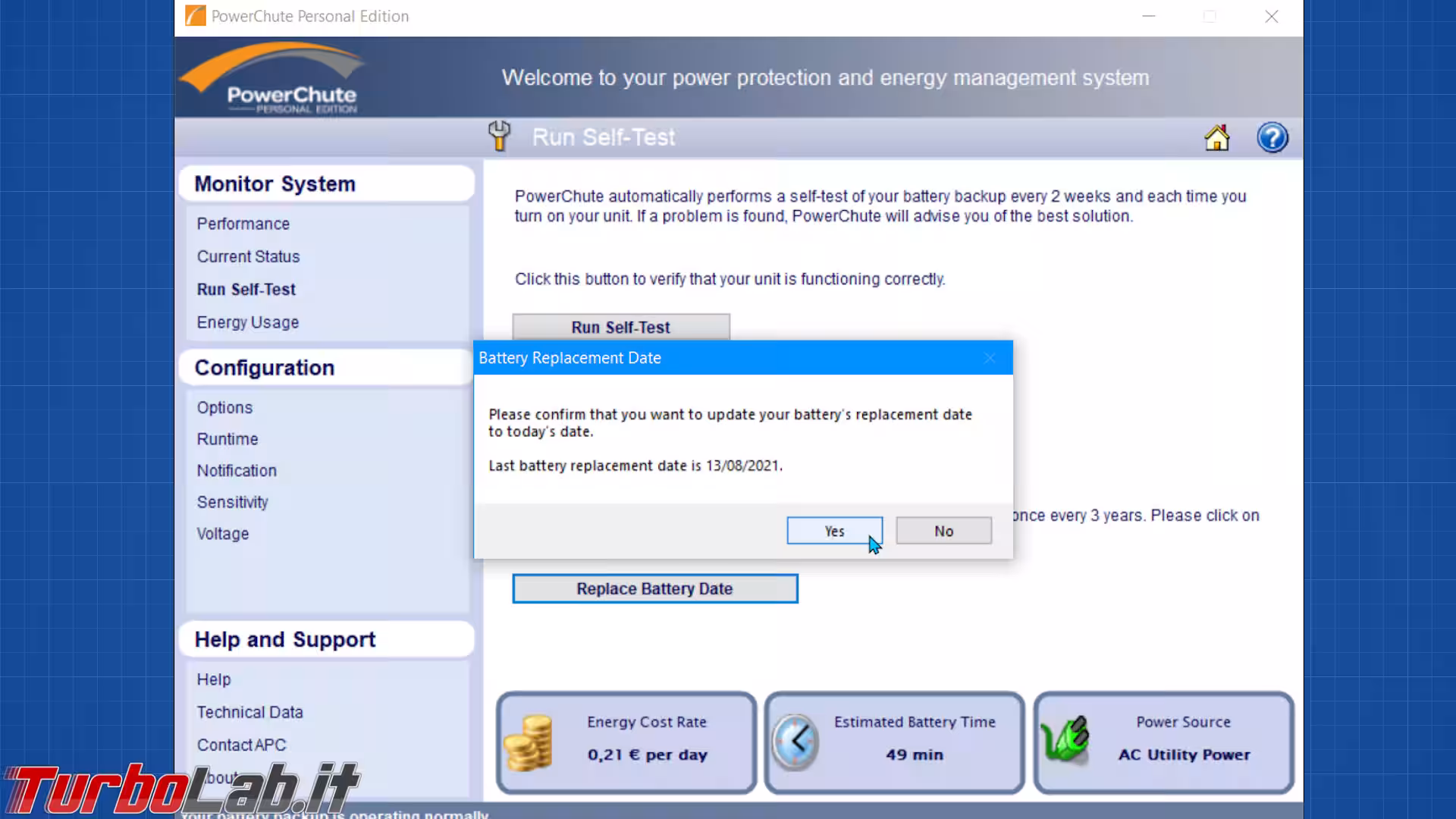

Subito dopo, clicca sul pulsante Replace Battery Date poco più sotto per visualizzare la precedente data di sostituzione della batteria e aggiornarla alla data odierna

A questo punto è davvero tutto pronto. Buon lavoro!
